反井鉆機主要性能及參數
來源：www.64nnnn.com 作者：admin 日期：2014-03-10 07:43:02 熱度：1505 ℃
反井鉆機主要性能及參數
3.1反井鉆機型號及生產商 采用的反井鉆機為蘇南煤機廠生產的LM-200型。
3.2 設備組成

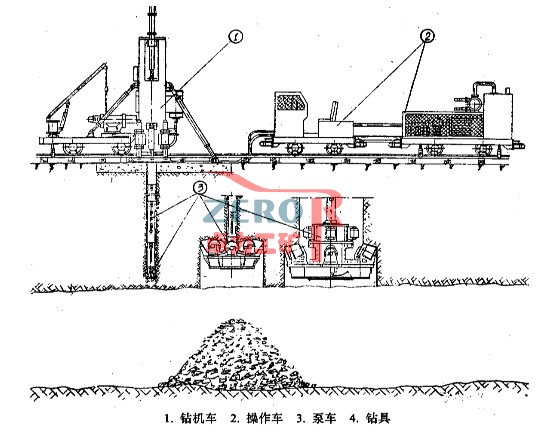

圖1 LM-200型反井鉆機示意圖
LM-200型反井鉆機如上圖1所示,主要由鉆機車、泵車和操作車組成，另外還有鉆具（包括鉆桿、鉆頭）以及輔助工具。 （1）鉆機車 鉆機車是鉆機的主機，鉆架與鉆機平車通過銷軸鉸接在一起。鉆機豎立時，主液壓缸反向推進，便將鉆架豎立起來，用下支撐調平鉆架并鎖緊，再將上支撐頂牢，拆下起架拉桿，安裝好轉盤吊、機械手、前后拉桿，便可進行鉆進。
（2）泵車 泵車由油箱、主液壓泵、付液壓泵、驅動電機、冷卻器、吸回油過濾器、平車等組成。油泵系統將電能轉換為液壓能，不斷地提供給操存臺及各執行機構，完成鉆進工作。
（3）操作車 操作車由操作臺，座椅和平車組成，操作臺為一框架結構，里面安裝了多種控制閥，壓力表，除轉盤吊在鉆機車上操作外，其它所有機構的動作均在此操作臺上控制。
（4）鉆具 鉆具包括φ216mm導孔鉆頭、φ1.4m擴孔鉆頭、φ2.0m擴孔鉆頭（因為φ2.0m擴孔鉆頭比φ1.4m鉆頭一邊只大30cm，且鉆頭較重、鉆進速度較慢，所以一般不采用。）、鉆桿（開孔鉆桿、穩定鉆桿和普通鉆桿）等。在斜井施工中，為減少阻力，使用φ1.4m擴孔鉆頭更為有效。 3.3 施工技術參數 （1）我局豎井、斜井施工設備選取的反井鉆機機型為LM-200型。詳細參數見表3-1、表3-2。

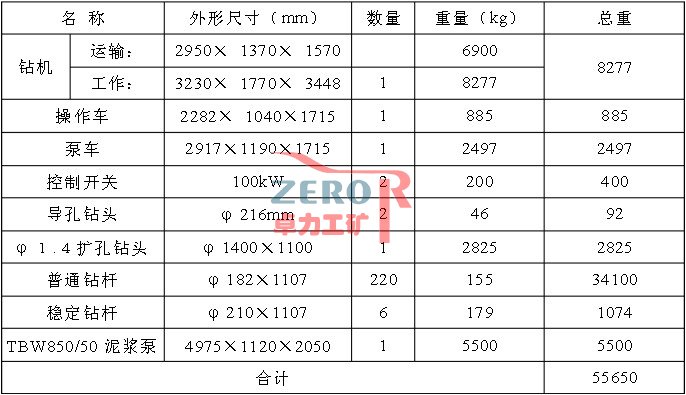

LM-200型反井鉆機主要部件尺寸及重量 表3-1
M系列反井鉆機主要技術參數 表3-2

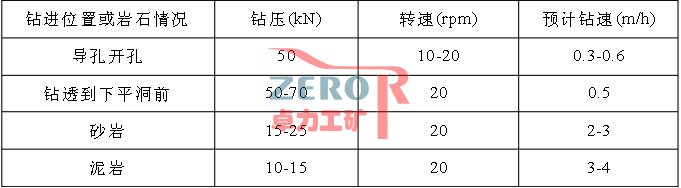

（2）、導孔鉆進參數 鉆進參數選擇主要依據地層條件，鉆進部位等多方面因素確定。一般按表3-3所示參數施工，但在施工時根據不同情況予以調整。
導孔鉆進參數選擇 表3-3
輔助設備及相關設施
3.4.1 反井鉆機施工作業輔助設備 主要輔助設備有：φ216mm導孔施工時配置TBW850/50泥漿泵(850L/min)一臺、用于輸送循環冷卻水的潛水泵2臺，另外可根據現場供水情況自備一臺16m3水車進行施工供水。 3.4.2 其它相關設施 （1）反井鉆機砼基礎：基礎尺寸為6×3×0.75m（長×寬×高），砼標號為C20，用來固定反井鉆機并以此作為操作平臺。 （2）沉碴池和泥漿循環池：沉碴池約2m3，泥漿池約5m3，均緊鄰反井鉆機基礎布置，用于導孔鉆進排碴及循環供漿（水） （3）鋼板水箱：體積為3m3，主要用于主機冷卻循環供水。
3.4.1 反井鉆機施工作業輔助設備 主要輔助設備有：φ216mm導孔施工時配置TBW850/50泥漿泵(850L/min)一臺、用于輸送循環冷卻水的潛水泵2臺，另外可根據現場供水情況自備一臺16m3水車進行施工供水。 3.4.2 其它相關設施 （1）反井鉆機砼基礎：基礎尺寸為6×3×0.75m（長×寬×高），砼標號為C20，用來固定反井鉆機并以此作為操作平臺。 （2）沉碴池和泥漿循環池：沉碴池約2m3，泥漿池約5m3，均緊鄰反井鉆機基礎布置，用于導孔鉆進排碴及循環供漿（水） （3）鋼板水箱：體積為3m3，主要用于主機冷卻循環供水。
